会议室大屏幕拼接



1、数码自然影像技术
借助积极的研发和多年的经验，SMARTZTECH终于获得了可以创建生动画面、精致细节和高对比度自然影响的专有技术，其具有以下特性：

		3D动态优化消除噪波
		3D动态优化的作用是画质改善和降噪。无论是动态或是静态画面，均能保证画面清晰明丽。
普通技术	处理后

		色彩优化展现自然色调
		对于每一个画面和场景，色彩优化功能均分别计算红、绿、蓝三原色的饱和度，并确定其亮度标准，画面整体亮度被完好保存，屏幕呈现出逼真、自然的画面。
普通技术	处理后

		对比度增强强化明暗对比
		解决了普通技术在增强对比度时将干扰信号和闪烁也同时放大的问题，它把对比度分为百万个标准，对任何信号均能自动匹配最合适的对比度。
普通技术	处理后
		细节表现增强消除锯齿边缘
		能自动分析并有选择性的增强需要增强的细节，同时能有效地消除可能影响画质的细微噪波和干扰，展现出的画面生动逼真，栩栩如生。
普通技术	处理后

2、超高对比度

		超高对比度
		SMARTZTECH液晶显示器都具有3000：1的超高对比度，这将大大增强色彩表现力，从而保证画面层次的理想呈现，创造引人注目的靓丽画质。
普通技术	SM-LCD46E  3000：1

3、高亮度

		高亮度
		提供450 cd/m2的超高亮度，保证了画面的清晰明亮，即使远距离观看也可以感受到鲜明亮丽的色彩。
普通技术	NV-LCD46E  450 cd/m2

4、 8ms极速响应时间

		8ms极速响应时间
		8ms极速响应时间有效的消除了画面的拖尾现象，使得动画更加流畅。尤其是在显示动态视频，WEB及3D动画显示的时候，画面表现更加出众。
普通技术	SM-LCD46E 8ms

5、超宽视角

		超宽视角
		无论从上下左右哪个角度观看，SMARTZTECH的宽视角解决方案都能让您看到清晰的高质量图像。
普通技术	S-PVA

















两种多屏显示格式







7、 CS控制系统多媒体演示

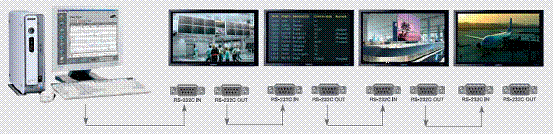

借助内置的RS232C接口，一台计算机可以控制多台显示器。只需要按照SMARTZTECH提供的控制软件，选择要控制的设备，然后单击相应的显示功能，就可以实现多重控制。

CS控制系统是一个允许多个显示器轻松地同时工作于一台计算机上的应用程序。用一个标准串行通信接口 RS-232C 在计算机和显示器之间进行通信。因此，在计算机的串行端口和显示器的串行端口之间应通过一条串行电缆连接。
8、 CS控制软件的使用
CS软件除了可以对显示器的菜单进行远程控制外，更有屏幕墙功能，可以方便的实现以下功能：
1、 Video Wall
Video Wall（屏幕墙）是一组拼接起来的视频屏幕。每个屏幕显示一幅完整画面的一部分或所有屏幕都显示相同的画面。
2、 Video Wall
可用来分割屏幕。

1. 由SMARTZTECH提供的 CS程序支持多台 LCD 显示器。

3、 On / Off
打开/关闭所选显示器的 Video Wall（屏幕墙）功能。
4、格式
可选择格式以查看分割后的屏幕。
9 、视频墙矩阵显示功能
内置的图像放大处理器支持各种视频墙规格。如果用户希望按照这些规格来安装视频墙，那么他们不必添加任何其他视频控制设备。另外，如果信号接收器使用视频和PC接口，则也不需要额外的输入信号分配器。

拼接控制器介绍

1、关于SMII拼接控制器
SMII系列拼接控制器是我公司基于SMI系列产品基础上，开发的新一代纯硬件图像处理设备。它在兼容SMI处理器速度快性能好等技术特点的同时具有了全新的系统构架、数据交换体系、数据处理方式和设备结构，实现了多种视频、网络数据统一处理，是一款性能强大的高端图像处理设备。其基本功能是能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备。
SMII系列拼接控制器可接受高分辨率RGB/VGA、DVI、HDMI、C-Video、YPbPr等多种格式的视频信号，并按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出统一格式的VGA/RGB和DVI信号。
SMII是纯硬件图像处理设备，其核心在于其强大的处理能力和极高的稳定性。SMII采用嵌入式结构设计，整个系统封闭式运行，各个模块相对独立，由内嵌控制模块统一管理，完成图像处理任务。
其技术特点为：
(1)、独创的FPGA硬件图形并行处理技术；
(2)、最新的超高速底板数据交换构架；
(3)、基于LVDS传输的全数字化系统；
(4)、支持网络信号H.264编解码；
SMII系列拼接控制器支持多种视频输入模式，包括复合视频（DVD或摄像头信号），计算机视频（电脑信号VGA或DVI）等。 其中，复合视频，制式自适应；计算机视频，能支持目前几乎所有的常见显示分辨率，支持包括4096x1536、3072x2304在内的多种超高分辨率信号，支持用户自定义信号模式，支持1080P高清数字视频。控制器提供RGB/DVI输出接口，输出格式和分辨率可选。
SMII属于被控设备，使用时需要有主控端发送指令，或者人工操作。SMII有多种控制方式，包括面板按键、红外遥控、RS232串口以及以太网远程控制。

图1-1 拼接控制器主界面
2 、设备结构
SMII系列拼接控制器采用全模块化系统结构，设备方便维护，易于扩展。设备主体结构主要由机箱，前面板、电源、底板、插板构成。

图1-2 SMII 设备外观及基本结构(例)
SMII插板有多种，主要分为输入板、输出板、控制板、数据板等几种。

1. 底板：主要用于插接各种插板。底板有多种槽位，每种槽位只能插一类插板，不同种类插板不能调换。

    槽位：控制板位、输入板位、输出板位、数据板位、空板位

1. 控制板：主要用于接口外部指令，控制设备其他部分的协调工作

    指令输入接口：串口RS232、网口RJ45；

1. 数据板：主要用于数据分流和传输，没有对外接口；
2. 输入板--DVI高清：主要用于输入双链接DVI数字信号，每块板具有1-2个有效的DVI双链接接口，可以输入2048x1536等超高清纯数字信号；
3. 输入板--VGA/DVI：主要用于输入VGA/DVI信号，每块板具有4个DVI-I接口，兼容模拟信号和数字信号输入；
4. 输入板--复合视频：主要用于输入复合视频信号，每块板具有8个BNC接口，兼容PAL和NTSC制式；
5. 输入板--多功能：主要用于输入VGA\DVI\HDMI\YPbPr\CVBS等多种类型信号输入接口统一为DVI-I，各种信号由不同转接线转接输入；其中：

VGA信号：带宽210M，支持分辨率1920x1200@60Hz；
DVI信号：带宽165M，单链接，支持分辨率1920x1200@60Hz；
HDMI信号：内嵌HDCP协议，HDMI1.3版本，支持1080i/p；
YPbPr信号：支持1080i/p；

1. 输入板—网络：主要用于输入网络视频信号，每块板具有6个RJ45接口，能够接入H.264编码的各种视频信号；
2. 拼接输出板：主要用于系统输出，每板具有4\8个DVI-I接口，支持输出分辨率1024x768@60Hz到1920x1200@60Hz。

由于SMII采用插板结构，因此设备容易配置，只需要将所需卡插入机箱机壳。设备升级、插换卡需要注意的事项：
(1)、不同机箱的输入输出槽位个数不同，请详细参看说明书技术指标部分；
(2)、同种类型的卡可以替换，例如VGA/DVI输入板和复合视频输入板都属于输入板卡一类，均可插入输入槽位；
(3)、不同类型的卡不可以替换，例如DVI输入板和输出板属于不同板卡，不能够将输入板插到输出槽位；插错槽位会对设备造成不确定的后果；
(4)、由于工程接地原因，要求系统断电插拔板卡；板卡热插拔要求板卡不能接任何外线；
(5)、板卡插接以后的需要进行设备配置，请咨询厂方。
3 系统特点

1. 纯硬件体系构架

SMII系列拼接控制器为纯硬件构架，完全不同于计算机体系的工控插卡式图像处理设备。SMII采用分布式结构，每个通道都具有独立的运算模块和独立的数据交换总线，系统没有PC的核心CPU和PCI/PCI-E总线，不存在PC上的系统软件(WinXP)维护和网络安全等影响设备稳定的问题，不存在内存分配、软件进程影响设备速度的复杂管理。

1. 设备结构分布式、模块化

SMII系列拼接控制器采用全模块化系统结构，设备方便维护，易于扩展。

1. 数据并行数据

SMII系列拼接控制器为纯硬件构架，硬件核心为超大规模FPGA阵列。系统采用模块化设计，为每个通道分配同样多的系统并行运算资源。各个模块综合起来使得系统具有超强的多信号同时处理能力。

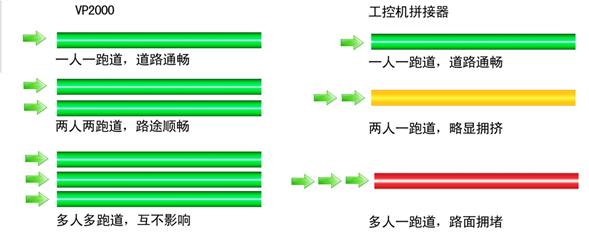

图1-3 SMII并行总线与工控拼接器PCI/E总线结构区别示意图

1. 5.4G/S超高速DSP辅助串行算法处理

SMII系列拼接控制器为适应H.264、MP4等复杂视频算法，使用了超高速数字处理器DSP，每片DSP和运算速度为5.4G/S。由于DSP为专业芯片，且单片运算速度超过CPU单核运算速度，因此SMII具有强大的视频编解码处理能力，此功能用于网络视频流接口。

图1-4 SMII运算速度与CPU的比较

1. 底板数据交换技术

SMII系列拼接控制器淘汰了落后的内嵌/外置矩阵数据交换技术，进而采用国外先进的底板数据交换体系，做到了一个输出端配给一个通路，能够放置多达32路窗口。数据流向不再是将所开窗口的全部数据都传给输出端，而是输出端需要哪部分信号，就传哪部分，被叠加覆盖部分、压缩窗口多余的数据部分都不再通过通信链路，从而有效减少传输数据量。

图1-5  SMII底板交换技术实例

1. 所有输入信号的实时并行处理

SMII系列拼接控制器采用先进的高速数字信号多总线并行处理机制，系统给每一个输入通道都分配独立的处理模块和数据总线，所有模块并行工作，系统对每个通道的处理速度是固定的，处理速度与通道数的多少无关，因此可实时处理多个RGB/DVI/Video等视频。目前，SMII能够在128个屏的拼接墙上同时显示多达96路实时的RGB信号或者192路Video信号，所有信号的颜色深度均为24位，均能做到信号的不丢桢，无延迟。

1. 单屏可开窗口32路

SMII图像处理设备使用基于底板系统交换构架的数据交换体系，用最合理的方式组织数据序列，用4Gb/s的带宽极大提高了数据交换速度。因此，设备能够为每一个显示单元提供足够丰富的信息量。SMII支持单屏开8-32个窗口，图像全部实时显示，满足多信号源用户的单屏信息个数需求，以及大显示面积用户的超清超多信息需求。

图1-6  SMII高清大屏幕24分割示例

1. 可接入双链接超高清数字信号

随着显示技术的发展，目前大部分显卡都拥有双链接DVI接口。一般的，单链路DVI接口的速度为165Mb/s，能够输出的最大分辨率为1920x1200@60Hz。要想得到更大更高的分辨率，就需要使用双链路DVI接口。顾名思义，双链路DVI接口的速度为165x2Mb/s，能够直接输出3072x1536@60Hz的信号。为适应越来越快的信号速度，SMII图像处理设备拥有双链路DVI输入卡，支持超高清信号输入，例如：3072x1536，2048x2048等数字信号，一般用作底图。

1. 所有信号全屏范围内的自由叠加漫游

SMII系列图形处理设备支持多路信号在全屏范围内漫游叠加，没有区域和层次显示限制。例如，能够在高清Win底图上的任意位置开窗、缩放。

图1-7  高清Win桌面上窗口的任意排布示例

1. 自动图像识别功能

SMII拼接控制器具有信号自动识别重建功能。对系统中新接入的VGA信号，控制器不但能自动识别信号的分辨率与刷新频率，还能通过复杂运算，确定信号的位置偏移和相位误差，自动校准。SMII拼接控制器能检测不同输入信号在幅度、相位、频率等方面的细微差别，并把这些差别作为信号的唯一标识，连同校准参数一起记录在案。当校准过的信号再次接入系统时，控制器无需对信号重新校准，而是自动套用参数，这就是控制器的信号自动识别重建功能，此功能极大方便了用户的使用。

1. 灵活多样的控制方式

SMII拼接控制器支持红外、按键、RS232串口、网口控制。通过遥控器或面板按键，可调用控制器预存的场景；通过RS232串口或以太网接口，可方便的把控制器与计算机、中控相连。随机附带的窗口控制软件，提供了全面的实时控制功能，所有参数都可通过软件设置。窗口控制软件可直观的实现窗口缩放、窗口漫游、窗口叠加，好学易用，不需维护。

1. 稳定性好，使用寿命长

SMII图像处理设备无操作系统，病毒无法感染；全并行工作，无系统整体崩溃危险；系统数据出厂前已固化，无法更改，意外断电不会造成数据丢失，控制器可经受频繁开关机。
、拼接系统结构
SMII大屏拼接系统的最简结构包括：信号源、拼接器、控制端、显示端四部分。
信号源用于给系统提供可显示的信号，包括电脑、视频、网络视频等，信号源的数据通过分配、传输、切换等中间环节，最终接入拼接控制器。
控制器是大屏幕显示系统的控制核心，负责将输入的图像按照用户要求送到输出的大屏上。
输出端可直接与模拟输出连接器、计算机监视器或者其他高速度显示设备相连。
拼接控制器前面板示意图

SMII拼接器前面板主图
SMII拼接控制器后面板示意图

SM拼接器后面板例图

• 详情电询问：010-62698846
