长庆油田气井无线监控



为适应长庆油田数字化的要求,实现数据自动采集,视频图像实时传输,使生产和管理人员及时控制和掌握生产动态,从而实现整个生产过程的自动化,并可以对取得的实时数据进行统计、分析、优化,为保证生产设备正常运转、降低生产成本提供重要依据,长庆油田部分气井使用了无线传输系统。
我们针对油气田的实际情况对无线传输系统作出了如下方案:
整个无线系统基本上包括4个部分:
1.前端数据、视频采集系统
2.无线传输系统
3.集输站内数据采集控制系统
4. 系统软件

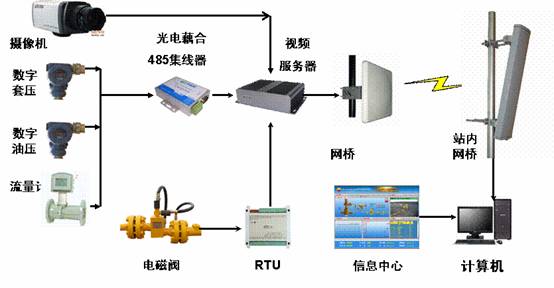

整个系统示意图如下:



根据油气田的地理环境情况,距离几公里以上的监控点与上级网络的连接传输链路不适合采用有线或光缆。因此应首先采用无线数字传输方式,由于野外环境十分复杂,并非所有需要监控和采集数据的地点的地理环境都能很好的满足无线设备对环境的要求(通视要求),在这种情况下需要在对整个地区进行完整的地形勘查,以混合组网及加装中继设备的方式来完成所有业务的传输。

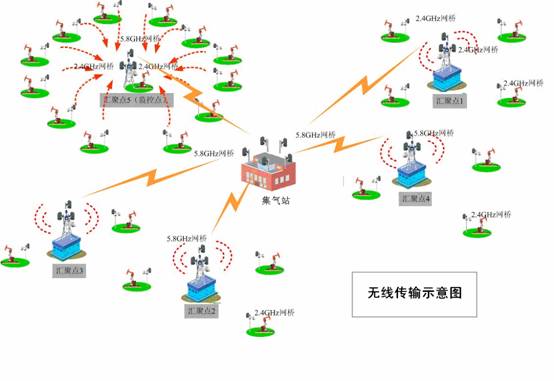

本方案采用“多点汇聚、主干传输”的方式来组建无线网络,无线网络拓扑图如:



网络拓扑中心为集气站,周围分布了40个气井,气井和集气站的距离最远在10公里左右。如果有遮挡或者不可视的气井可以采用架设汇聚点的方式解决。距离在五公里范围内的可以使用内置天线的Orinda BR5811B无线网桥设备。远距离的可使用外接天线的BR5811BE0无线设备。由于传输的数据量比较大,所以一个中心点可以带4个分点。
用户数据传输的过程首先是在远端点把用户各种设备产生的数据通过无线网桥以无线传输方式发射到集气站中心点,中心点无线设备接收到无线信号,转换成有线的形式传到中心机房,这样,就实现了通过Orinda无线网桥来桥接有线信号的过程。并且这个过程的网络结构也比较简单,这样设计的好处是高效灵活,架设简单,优化了网络拓扑结构,用户使用起来非常的方便。
而选择Orinda BR5811产品的好处是5.8G的频段相对属于一个新的频段,干扰小保密性高,并且集成了防雷、防水、防风、防震等功能,工业等级为IP68级,是一款典型的室外及应用产品。可靠性能非常的高,完全能保证信号实时稳定的传输。
